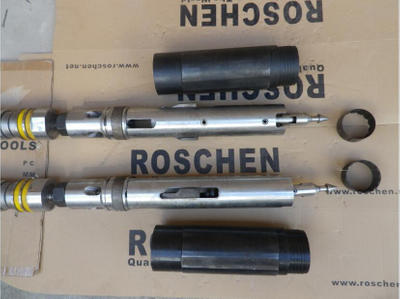

Mở rộngthùng cốt lõiHệ thống coring của (XCB) được sử dụng trong các nghiên cứu trầm tích, khí hậu và cổ sinh. Thùng lõi mở rộng thường được sử dụng khi cấu tạo trở nên quá cứng đối với lõi piston hoặc khi độ cứng của nó không đủ để cho phép sử dụng thùng lõi quay (RCB) để thu hoạch hiệu quả.

Bài viết này bao gồm các khía cạnh sau:

• Hoạt động của thùng lõi mở rộng

• Đặc điểm thiết kế

• Phần kết luận

1. hoạt động của thùng lõi mở rộng

Việc phát triển thùng lõi mở rộng nhằm mục đích thu hồi trầm tích, nơi mà cặn quá cứng đối với lõi piston và các lõi không bị xáo trộn trong các vùng trầm tích này. Phần mở rộng của tải trọng lò xo đi qua bit lõi để thùng lõi mở rộng nhô ra tối đa 7 inch bên dưới bit để giữ các trầm tích mềm trước khi bị nhiễu bởi tia nước. Các chất cặn cứng hơn sẽ buộc ống khoan phải rút lại mũi khoan để bảo vệ mũi khoan. Ngoài ra, sự kéo dài của tải lò xo có thể làm giảm tải trọng tác động bất lợi do sự nổ của bit. Do đó, ngay cả trong hầu hết các trầm tích cứng và bazan, nòng cốt mở rộng vẫn tốt hơn lõi quay. Tuy nhiên, là sau khi lõi khoan loại piston tiên tiến (apc) đạt đến giới hạn, nó có thể sử dụng cùng một bha và bit để tiếp tục khoan trong cùng một lỗ, trước khi hành trình khoan phải được thay thế để phù hợp với bha, khoảng thời gian mở rộng của lõi khoan hiện tại chiều dài là 13,4m (44,1ft) từ đáy giày cắt đến đầu của khối chốt, ngăn xếp lò xo đĩa đã hết hạn sử dụng, chỉ được giữ lại như một lò xo nén dự phòng. B. cụm phụ chính Các thành phần chính từ trên xuống bao gồm chốt, phần phạm vi hoạt động hình lục giác, trục lò xo với lò xo nén xoắn ốc, nhả nhanh, bán kính xả, nòng cốt với ống lót lõi biến đổi không quay và ủng cắt.

2. Đặc điểm thiết kế

1. chốt

Latch được phát triển đặc biệt để sử dụng với nòng cốt mở rộng, nhưng có thể được sử dụng với bất kỳ công cụ nào khác yêu cầu cơ chế ép hoặc truyền động. Đường kính thân then hoa là 3/4 inch. Hai con chó Lacky được nhốt có đường kính 5 inch. Khi nòng cốt mở rộng đi vào đường ống, những con chó Latch bị ép vào lò xo (tốc độ = 100 lbs / inch) cho đến khi chúng rơi vào vùng cổ kéo. Con chó vẫn còn bực bội trong lỗ khoan 41/8 \"khi dụng cụ di chuyển dọc theo đường ống. Cửa sập được mở rộng thành ID 51/2 \" trong BHA; khi nòng cốt mở rộng hạ cánh, chốt đã nằm trong Phần. Lò xo buộc con chó phải khóa vào điểm cao của cổ. Nếu một lực hướng lên được tác dụng vào dụng cụ, hãy di chuyển. Khi công cụ cần được phát hành để lấy lại. Overshoot được hạ thấp bằng đường khóa cổ đầu. Một cú kéo trên dây sẽ loại bỏ cổ kéo từ bên dưới con chó khóa và con chó đi vào dụng cụ thả từ bên dưới ống tay áo giẻ.

2. Phần xác định phạm vi hình lục giác

Trục lục giác của cặp truyền động ren ngoài tương tự như đường viền của đầu ren lục giác bên trong, và có thể cung cấp dịch chuyển trục lên đến 8 inch trong khi liên tục phân phối mô-men xoắn.

3. Mùa xuân

Một lò xo nén xoắn ốc dài 34 inch với độ cứng của lò xo là 250 lb / in ban đầu giữ cho nòng cốt mở rộng được kéo căng hoàn toàn. Lực nén 2000 lb sẽ nén dao đi 8 inch, lúc này đầu vai ổ lồi trên hình lục giác lõm bên trong.

4. Cơ chế phát hành nhanh

Hiện tại, cả thùng lõi mở rộng và apc đều sử dụng thiết bị tháo nhanh, giúp rút ngắn thời gian quay vòng giữa các lõi liên tục bằng cách cung cấp một công cụ nhanh chóng để kết nối và ngắt kết nối ống lõi khỏi phần trên của dụng cụ. Các phần lồi và lõm gắn kết và xoay 90 ° để khóa lại với nhau.

5. Thông gió phụ

Van xả thông hơi được lắp với van một chiều, khi lõi đi vào, cho phép chất lỏng thoát ra từ lõi xy lanh vào vành xy lanh, nhưng ngăn dòng chảy theo hướng ngược lại để bảo vệ lõi không bị rửa trôi trong quá trình quá trình truy xuất.

6. Không quay của lớp lót lõi

Có thể thu hồi lõi cao tới 9,8 m (32,1 ft) trong lớp lót lõi butyrate tiêu chuẩn. Đầu dưới của Lỗ thông hơi cung cấp một vòng bên trong cho thiết bị chịu lực được gọi là Liner Hanger, là giá đỡ phía trên cho lớp lót lõi. Đường kính ngoài giảm từ 3 inch xuống 27/8 inch với khoảng cách 6 inch và đáy được gắn trên một ống lót ma sát thấp. Ống lót có đường kính ngoài 2,817 inch không cứng và có thể uốn cong tự do cho đến khi nó chạm vào thành thùng bên trong ở bất kỳ đâu. Điện trở cảm ứng bổ sung này được coi là một vấn đề nhỏ so với sự phức tạp gây ra bởi việc sử dụng các lớp lót không tiêu chuẩn.

7. Cắt giày

XCB sử dụng bốt cắt tích hợp để cắt bớt lõi. ủng nằm phía trước bit lõi chính, điều này làm giảm lõi \"scour \" (tức là hư lõi do nước phun từ vòi bit chính gây ra). Lợi ích: Tăng khả năng phục hồi lõi và giảm nhiễu lõi trong các cấu tạo cứng từ mềm đến trung bình.

3. Kết luận

Chúng tôi tin rằng qua phần trên chắc hẳn bạn đã biết được thiết kế và hoạt động của lõi mở rộng. Nếu bạn có bất kỳ câu hỏi nào, xin vui lòng liên hệ với chúng tôi.
