Roschen toàn cầu
 |
| Số: | |
|---|---|
3 1/32 ~ 30 27/32
ROSCHEN
ROS-SYM-(NO.)
Mô tả Sản phẩm

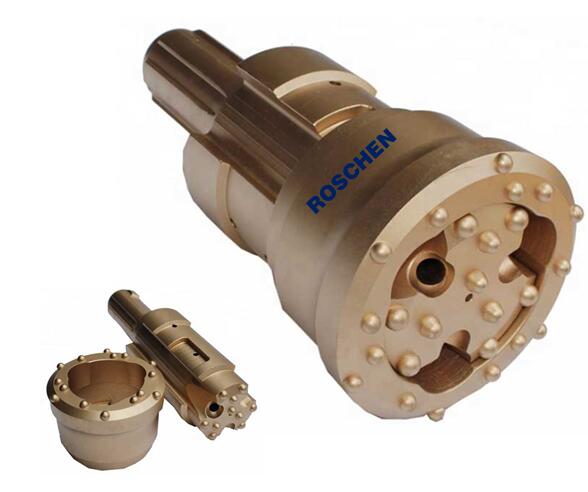

Hệ thống khoan vỏ đối xứng bao gồm ba phần: bit hoa tiêu trung tâm, vòng đệm và vòng đối xứng. Mũi khoan trung tâm khoan đi phần trung tâm của lỗ và dẫn hướng dây khoan, kết hợp với một mũi khoan đối xứng hy sinh tạo thành một mũi khoan toàn mặt. Giày có vỏ được hàn hoặc luồn vào ống vỏ, ống này được kéo xuống dưới tác động của búa DTH và bit thí điểm trung tâm. Vòng bít đối xứng và cụm giày của vỏ được khóa vào chốt thí điểm trung tâm bằng một chuôi búa, và mũi vòng là để khoan phân đoạn của vỏ để tiến xuống lỗ. Vai trên của bit pilot gắn với vai của giày có vỏ.
Năng lượng tác động của búa DTH được truyền qua các bit thí điểm và vòng đệm, nghiền đá, một phần của năng lượng va chạm nâng cao vỏ. Khi hoàn thành việc khoan và vỏ, dây khoan với mũi khoan được lấy ra bằng cách quay ngược nhẹ để mở khóa khớp nối lưỡi lê. Bit vòng vẫn ở trong lỗ và chỉ có thể được phục hồi nếu vỏ được lấy ra. Tiếp tục khoan đến độ sâu mong muốn trong nền bằng cách sử dụng khoan thông thường.
Tính năng và ưu điểm của hệ thống khoan vỏ đối xứng:
1) Hiệu suất làm việc ổn định và đáng tin cậy
2) Thiết kế toàn mặt đầu để thâm nhập nhanh hơn và lỗ thẳng hơn
3) Yêu cầu ít mô-men xoắn hơn so với khoan lệch tâm
4) Có thể khoan theo chiều dọc, ngang hoặc bất kỳ hướng nào
5) Giảm thiểu sự gián đoạn đối với lỗ khoan
6) Loại bỏ hom hiệu quả
7) Mở khóa-mở khóa dễ dàng
số 8) Dễ vận hành và bảo mật hệ thống
9) Các đường kính bit vòng khác nhau để phù hợp với yêu cầu vỏ bọc khác nhau
10) Máy khoan ít rung động hơn
| Vỏ ống OD | Vòng bit OD | Tối thiểu. ID giày vỏ | Đường kính bit thí điểm | Hammer Shank Style | ||||
| mm | inch | mm | inch | mm | inch | mm | inch | |
| 108 ~ 127 | 4 1/4 ~ 5 | 118 ~ 134 | 4 5/8 ~ 5 1/4 | 78 ~ 101 | 3 1/16 ~ 4 | 77 ~ 92 | 3 1/32 ~ | DHD3.5, Cop34, Mission 30 |
| 3 5/8 | ||||||||
| 140 ~ 146 | 5 1/2 ~ | 150 ~ 156 | 5 27/64 ~ | 94 ~ 117 | 3 45/64 ~ | 105 ~ 124 | 4 1/8 ~ | DHD340A, SD4, QL40, Mission40 |
| 5 3/4 | 6 1/8 | 4 5/8 | 4 57/64 | |||||
| 168 ~ 178 | 6 5/8 ~ 7 | 178 ~ 195 | 7 ~ 7 5/8 | 121 ~ 150 | 4 3/4 ~ 5 7/8 | 125 ~ 156 | 4 59/64 ~ | DHD350R, SD5, QL50, Mission50 |
| 6 9/64 | ||||||||
| 194 ~ 219 | 7 5/8 ~ | 203 ~ 234 | 8 ~ 9 1/4 | 148 ~ 190 | 5 5/8 ~ | 150 ~ 203 | 5 7/8 ~ 8 | DHD360, SD6, QL60, Mission60 |
| 8 5/8 | 7 1/2 | |||||||
| 219 ~ 325 | 8 5/8 ~ | 235 ~ 348 | 9 1/4 ~ | 190 ~ 284 | 7 1/2 ~ | 165 ~ 306 | 6 1/2 ~ | DHD380, QL80, SD8, Mission 80 |
| 12 3/4 | 13/11/16 | 11 3/16 | 12 3/64 | |||||
| 244 ~ 406 | 9 5/8 ~ 16 | 273 ~ 440 | 10 3/4 ~ | 210 ~ 364 | 8 1/4 ~ | 190 ~ 340 | 7 1/2 ~ | SD10, Numa100 |
| 17 5/16 | 14 5/16 | 13 25/64 | ||||||
| 406 ~ 558 | 16 ~ 22 | 419 ~ 590 | 16 1/2 ~ | 328 ~ 514 | 12 27/32 ~ | 340 ~ 440 | 13 25/64 ~ | SD12, DHD112, Numa120, Numa125 |
| 23 1/4 | 20 1/4 | 17 3/8 | ||||||
| 508 ~ 762 | 20 ~ 30 | 526 ~ 798 | 20 45/64 ~ | 412 ~ 716 | 16 1/4 ~ | 470 ~ 685 | 18 1/2 ~ | SUP205 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 609 ~ 762 | 24 ~ 30 | 637 ~ 798 | 25 ~ | 513 ~ 716 | 20 3/16 ~ | 540 ~ 685 | 21 1/4 ~ | SUP245 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 863 | 34 | 900 | 35 7/16 | 815 | 32 3/32 | 785 | 30 27/32 | SUP325 |
