Roschen toàn cầu
 |
| Số: | |
|---|---|
3 1/32 ~ 30 27/32
ROSCHEN
ROS-SYM-(NO.)
Mô tả Sản phẩm

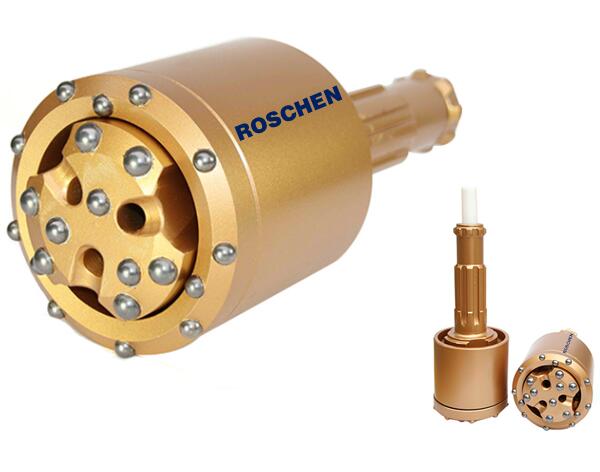

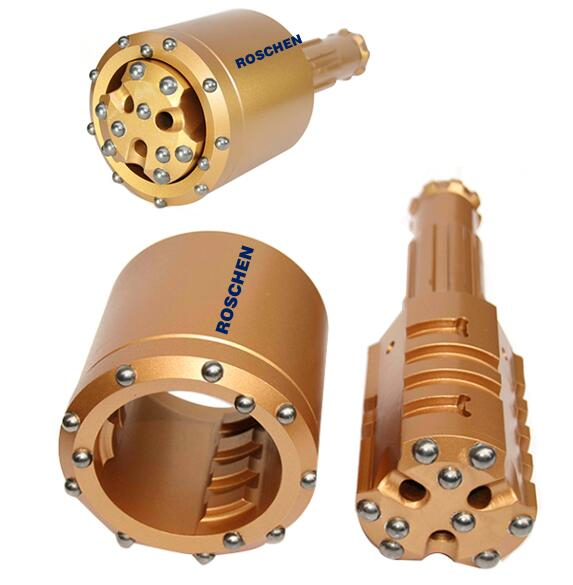

Hệ thống khoan đối xứng
Hệ thống khoan đối xứng có thể thu hồi bằng búa DTH được thiết kế để khoan và đục lỗ đồng thời trong điều kiện nền đất không ổn định. Các mũi khoan đá điều khiển được kết hợp với một vòng đệm thỏa đáng hoặc vòng có thể tái sử dụng tạo nên thiết kế toàn mặt giúp cải thiện đáng kể tốc độ xuyên thấu và độ thẳng của lỗ khoan. Các rãnh xả bên trong cùng với giày vỏ được tích hợp sẵn giúp bịt kín nút của lỗ khoan, giảm thiểu sự phá vỡ xung quanh lỗ khoan.
| Vỏ ống OD | Vòng bit OD | Tối thiểu. ID giày vỏ | Đường kính bit thí điểm | Hammer Shank Style | ||||
| mm | inch | mm | inch | mm | inch | mm | inch | |
| 108 ~ 127 | 4 1/4 ~ 5 | 118 ~ 134 | 4 5/8 ~ 5 1/4 | 78 ~ 101 | 3 1/16 ~ 4 | 77 ~ 92 | 3 1/32 ~ | DHD3.5, Cop34, Mission 30 |
| 3 5/8 | ||||||||
| 140 ~ 146 | 5 1/2 ~ | 150 ~ 156 | 5 27/64 ~ | 94 ~ 117 | 3 45/64 ~ | 105 ~ 124 | 4 1/8 ~ | DHD340A, SD4, QL40, Mission40 |
| 5 3/4 | 6 1/8 | 4 5/8 | 4 57/64 | |||||
| 168 ~ 178 | 6 5/8 ~ 7 | 178 ~ 195 | 7 ~ 7 5/8 | 121 ~ 150 | 4 3/4 ~ 5 7/8 | 125 ~ 156 | 4 59/64 ~ | DHD350R, SD5, QL50, Mission50 |
| 6 9/64 | ||||||||
| 194 ~ 219 | 7 5/8 ~ | 203 ~ 234 | 8 ~ 9 1/4 | 148 ~ 190 | 5 5/8 ~ | 150 ~ 203 | 5 7/8 ~ 8 | DHD360, SD6, QL60, Mission60 |
| 8 5/8 | 7 1/2 | |||||||
| 219 ~ 325 | 8 5/8 ~ | 235 ~ 348 | 9 1/4 ~ | 190 ~ 284 | 7 1/2 ~ | 165 ~ 306 | 6 1/2 ~ | DHD380, QL80, SD8, Mission 80 |
| 12 3/4 | 13/11/16 | 11 3/16 | 12 3/64 | |||||
| 244 ~ 406 | 9 5/8 ~ 16 | 273 ~ 440 | 10 3/4 ~ | 210 ~ 364 | 8 1/4 ~ | 190 ~ 340 | 7 1/2 ~ | SD10, Numa100 |
| 17 5/16 | 14 5/16 | 13 25/64 | ||||||
| 406 ~ 558 | 16 ~ 22 | 419 ~ 590 | 16 1/2 ~ | 328 ~ 514 | 12 27/32 ~ | 340 ~ 440 | 13 25/64 ~ | SD12, DHD112, Numa120, Numa125 |
| 23 1/4 | 20 1/4 | 17 3/8 | ||||||
| 508 ~ 762 | 20 ~ 30 | 526 ~ 798 | 20 45/64 ~ | 412 ~ 716 | 16 1/4 ~ | 470 ~ 685 | 18 1/2 ~ | SUP205 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 609 ~ 762 | 24 ~ 30 | 637 ~ 798 | 25 ~ | 513 ~ 716 | 20 3/16 ~ | 540 ~ 685 | 21 1/4 ~ | SUP245 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 863 | 34 | 900 | 35 7/16 | 815 | 32 3/32 | 785 | 30 27/32 | SUP325 |
Tính năng và ưu điểm của hệ thống khoan vỏ đối xứng:
1) Hiệu suất làm việc ổn định và đáng tin cậy
2) Thiết kế toàn mặt đầu để thâm nhập nhanh hơn và lỗ thẳng hơn
3) Yêu cầu ít mô-men xoắn hơn so với khoan lệch tâm
4) Có thể khoan theo chiều dọc, ngang hoặc bất kỳ hướng nào
5) Giảm thiểu sự gián đoạn đối với lỗ khoan
6) Loại bỏ hom hiệu quả
7) Mở khóa-mở khóa dễ dàng
số 8) Dễ vận hành và bảo mật hệ thống
9) Các đường kính bit vòng khác nhau để phù hợp với yêu cầu vỏ bọc khác nhau
10) Máy khoan ít rung động hơn
Hệ thống khoan vỏ đối xứng được thiết kế để khoan các lỗ có nhiều kích thước, từ 108 đến 863mm (4 1/4 đến 34 in), ở bất kỳ góc độ nào (bao gồm cả chiều ngang), đến bất kỳ độ sâu nào (ngoài 100 mét) thông qua các hình dạng không cố kết đồng thời với vỏ . Các rãnh xả bên trong cùng với giày vỏ được tích hợp sẵn giúp bịt kín nút của lỗ khoan và do đó giảm thiểu sự phá vỡ xung quanh lỗ khoan. Nó làm cho việc theo dõi vỏ dễ dàng và thiết bị và vận hành đơn giản, và được khuyên dùng cho vô số ứng dụng, chẳng hạn như đóng cọc vi mô, làm nền, neo, công việc hàng hải và khoan ngang, v.v.
