Cácống khoanlà ống thép có ren ở đuôi, dùng để nối thiết bị bề mặt của giàn khoan và thiết bị khoan mài hoặc thiết bị lỗ đáy nằm ở đầu đáy của giếng khoan. Mục đích của ống khoan là vận chuyển bùn khoan đến mũi khoan, đồng thời cùng với mũi khoan nâng, hạ hoặc xoay thiết bị lỗ đáy.

Bài viết này bao gồm những điều sau:

Các đặc điểm chính của ống khoan

Phân loại ống khoan

Đặc điểm kỹ thuật của ống khoan

1. các đặc điểm chính của ống khoan

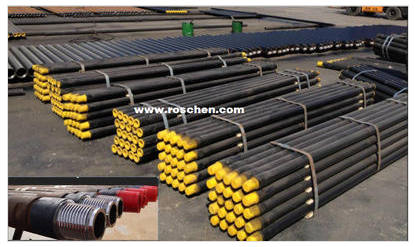

Ống khoan là một ống thép có ren ở đuôi, dùng để nối thiết bị bề mặt của giàn khoan với thiết bị khoan mài hoặc thiết bị khoét lỗ ở đáy giếng khoan. Mục đích của ống khoan là vận chuyển bùn khoan đến mũi khoan, đồng thời cùng với mũi khoan nâng, hạ hoặc xoay thiết bị lỗ đáy. Ống khoan phải có khả năng chịu được áp lực bên trong và bên ngoài, xoắn, uốn cong và rung động. Trong quá trình khai thác và lọc dầu khí, ống khoan có thể được sử dụng nhiều lần.

Ống trơn và vật liệu ống thép ban đầu được chế tạo thành các thanh khoan sau nhiều bước xử lý. Đầu tiên, qua công đoạn xử lý dày ống thép, bề mặt ngoài của ống trơn được uốn cong vào trong, thành ống thép dày lên. Trong bước tiếp theo, các sợi chỉ được xử lý và mạ đồng để tăng độ bền. Sau đó tiến hành kiểm tra kiểm tra chất lượng không phá hủy, tiếp theo là hàn các mối nối ống thép. Sau đó, thân ống sẽ được xử lý nhiệt hàn và xử lý lần cuối hàn để loại bỏ ứng suất dư hàn. Trước khi sơn và đóng gói ống khoan thành phẩm, cần tiến hành một số thử nghiệm khác đối với ống thép thành phẩm, bao gồm thử độ cứng, thử áp lực và thử không phá hủy. Chiều dài của ống khoan nói chung là khoảng chín mét.

2. phân loại ống khoan

Ống khoan được chia thành ba loại: ống khoan vuông, ống khoan và ống khoan trọng. Trình tự kết nối là ống khoan vuông (1 cái) + ống khoan (n cái, xác định theo chiều sâu giếng) + ống khoan trọng (n cái, xác định theo thiết kế của tổ hợp dụng cụ khoan).

Ống khoan vuông

Ống khoan vuông nằm ở đầu trên cùng của dây khoan, có hai loại hình vuông và hình lục giác.

hiệu ứng

①Khi khoan, ống khoan vuông phối hợp với lõi và bàn xoay để truyền mômen quay mặt đất đến cần khoan để dẫn động dây khoan và mũi khoan quay;

② chịu toàn bộ trọng lượng của dây khoan;

③ Kênh lưu thông dung dịch khoan.

kết cấu

Ống khoan vuông được cấu tạo bởi các khớp nối trên, dưới và các bộ phận thân ống. Phần thân ống có kết cấu hình vuông hoặc lục giác (khoan dầu chủ yếu là kết cấu hình vuông); khớp trên là khớp bên trái của ren cái bên trái (khóa ngược), được nối với vòi, và bên trái của ren được đề phòng trong quá trình quay; Nó là một sợi chỉ nam thuận tay phải được kết nối với một cần khoan. Khi làm việc, đầu trên của thanh Kelly luôn ở trên bề mặt bàn xoay, và phần dưới ở dưới bề mặt bàn xoay.

Ống khoan

hiệu ứng

Cần khoan là thành phần cơ bản của dây khoan. Chức năng chính của nó là truyền mô-men xoắn và cung cấp dung dịch khoan, và lỗ khoan liên tục được đào sâu nhờ sự dài dần của ống khoan. Vì vậy, ống khoan chiếm một vị trí rất quan trọng trong việc khoan dầu khí.

kết cấu

Cấu trúc ống khoan Ống khoan được làm bằng ống thép Wufeng, và độ dày thành ống thường từ 9 đến 11mm; thân ống và mối nối được cấu tạo bởi hai phần thân ống khoan và mối nối của ống khoan, được hàn đối đầu với nhau bằng phương pháp hàn ma sát.

Ống khoan có trọng lượng

Ống khoan trọng tương tự như ống khoan dầu và cũng là một cột thép rỗng có chiều dài khoảng 10 mét. Tuy nhiên, trọng lượng của ống đơn nặng hơn so với ống khoan dầu, bề dày thành ống gấp 2 đến 3 lần ống khoan. Ống khoan nặng hơn được nối giữa ống khoan và cổ máy khoan. Nó cũng có thể thay thế một phần cổ máy khoan, nhưng hệ thống treo đơn giản, thao tác nâng hạ thuận tiện, tiết kiệm thời gian nâng hạ.

3. đặc điểm kỹ thuật của ống khoan

Theo quy định của Viện Dầu khí Hoa Kỳ (API), ống khoan được chia thành ba loại theo chiều dài (L): loại thứ nhất: 5.486-1.706m (18-2222ft); loại thứ hai (thường được sử dụng): 8.230 -9.144m (27-30ft); loại thứ ba: 11,582 đến 13,716m (38 đến 45ft). Cần khoan cũng có thể được phân loại theo đường kính ngoài. Kích thước ống khoan thường được sử dụng (D): 88.9, 114.3, 127mm (thường được thể hiện bằng kích thước inch: 3 1/2 ″ 4 ½ ″ 5 ″).
